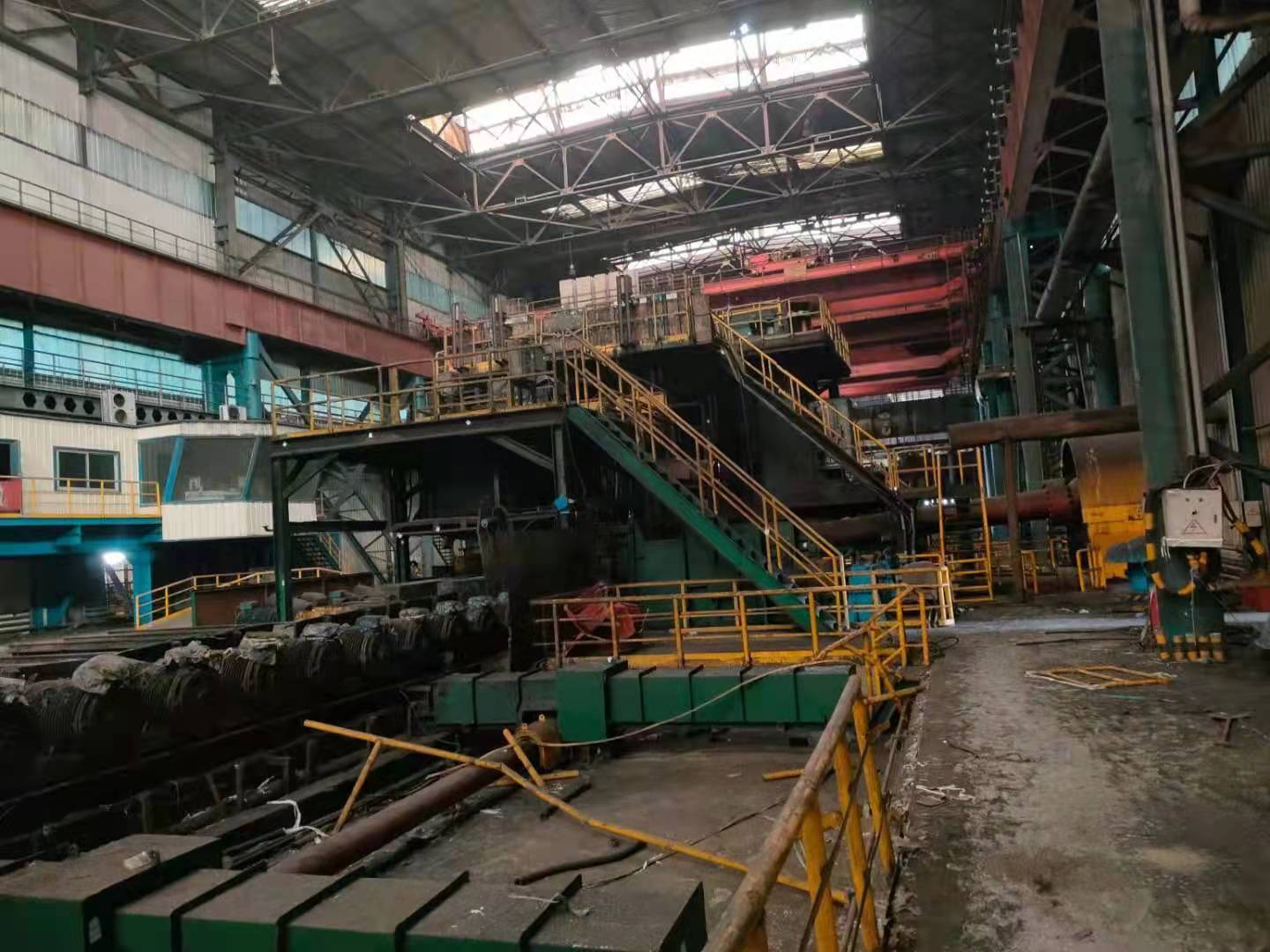

Ligne de production en bandes d'acier inoxydable à chaud 750 mm
Description générale
La chaîne de production en acier inoxydable en acier inoxydable de 750 mm à chaud de Jinhai Inox Steel Co., Ltd. produit 1 million de tonnes de bobines laminées à chaud de différentes spécifications chaque année.
Le système de contrôle du four de chauffage adopte un contrôleur programmable German SIEMENS S7-1500 et un ordinateur industriel Advantech pour former un système de contrôle avancé et pratique. Le contrôleur programmable S7-1500 exécute le programme logiciel pour collecter, traiter et transmettre des données et dispose de communication en temps réel avec l'ordinateur supérieur (système de surveillance). L'ordinateur industriel exécute un logiciel d'ordinateur supérieur SIMATIC WinCC pour fournir l'interface de surveillance du système.
La dalle chauffée est retirée de la balance de la fournaise et la gilet de protection fixée à la surface par la machine de descente mécanique et la boîte de descente rugueuse, puis envoyée à l'unité de roulement rugueuse pour rouler par la table à rouleaux et la dalle est enroulée dans une dalle intermédiaire. de 30 ~ 40mm.avec la coopération de la jauge de largeur à la sortie du moulin à ébauche, l'usine de rouleau vertical adopte le système de contrôle automatique hydraulique AWC pour contrôler la largeur de la billette intermédiaire; il a également la fonction de mettre fin à la tête et de queue (SSC). Lorsque la largeur de la tête et de la queue est trop large, la largeur de la tête et de la queue peut être corrigée à travers la fonction SSC.
La réduction du rouleau plate à roulement de finition F1-F9 et Fe1 est une réduction complète de la course hydraulique, qui est commandée électriquement par P201 et P202.
Le contrôle automatique de la commande de positionnement de l'espace de rouleau est réalisé en installant un cylindre de tourx hydraulique à grande course sur le côté de la transmission et le côté de fonctionnement du cadre pour entraîner rapidement le haut du rouleau de support et le système de rouleau de travail, et la fluctuation de l'épaisseur causée par le La chute de température de l'acier de bande est éliminée par le réglage de l'espace de rouleau en ligne, c'est-à-dire la fonction de contrôle AGC, de manière à atteindre l'épaisseur de haute précision, produise de l'acier de bande fini de haute qualité.
Le bobineur adopte deux collecteurs souterrains hydrauliques complets avec quatre rouleaux auxiliaires. L'acier à bande est enroulé sur le tambour sous l'action du rouleau auxiliaire.La plaque de guidage latérale hydraulique est réglée devant le bobineuse pour aligner strictement l'acier à bande; un rouleau de pincée est réglé devant le bobineur pour former une certaine tension. Avec le bobineur lorsque la tête de bande est formée et que la queue de la bande sort de l'usine de finition.
Épaisseur de la bande: | 2.4~ 8.0 | mm |
Largeur de la bande: | 450 ~ 600 | mm |
Diamètre intérieur de bobine: | 530 | mm |
Diamètre extérieur de Bobine d'acier: | Max. 1280 | mm |
Bobine Poids: | Max.3.9 | t |
Index de bobineuse: | Max. dix | t |
1.1.1 Rendement alloué par variété
Numéro de série | Nom du produit | Note de l'acier représentatif | Production annuelle planifiée (t) | pourcentage (%) |
1. | acier inoxydable | 201 | 500000 | 50 |
2. | 304 | 300000 | 30 | |
3. | 420 | 200000 | 20 | |
total | 1000000 | 100 |
Configuration des équipements mécaniques de la ligne de roulement principale
1, Équipement dans la zone de chauffage
1. Table à rouleaux d'alimentation de four
Taille du rouleau:ΦTreré cent cinquante × l'épaisseur de la paroi du tuyau d'acier de 800 mm est de 35 mm
Distance du rouleau: 800 mm
Vitesse de rouleau: 0,85 m / s
Nombre de rouleaux: 8
Moteur: YZR200L-6 22 KW, 2 séries de régulation de vitesse de fréquence variable
Caractéristiques de la structure; La chaîne centralisée et les plaques latérales sont réglées sur les deux côtés de la table à rouleaux. Le rouleau est un rouleau creux et la plaque à rouleaux et la plaque latérale sont soudées de pièces structurelles.
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: corps de rouleau, siège de roulement à rouleaux, refroidissement interne de l'eau de circulation turbide.
2. poussoir
Cylindre d'huile Taille: 350x270x1500mm 2 Ensembles, poussée totale 700T
Taille du réservoir d'huile: 1800x1700x1000 1 Ensemble
Modèle de pompe à huile: HY250S-RP VG = 250 ml pn = 31.5mp N = 1500RPM 3 ensembles
3 four de chauffage
Type de four: Type de poussée Four de chauffage continu
Souffleur: 9-26NO14D Débit: 58902 ~ 70682m3 / h; pression totale: 11830 ~ 11099Pa
Modèle de moteur pour ventilateur: Y355L1-4 Puissance: 280kw 2 ensembles (contrôle de conversion de fréquence)
Ventilateur brouillon induit: Y9-38NO14D Débit: 77997 ~ 85796M3 / H Pression totale: 3128 ~ 3059Pa
Modèle de moteur pour ventilateur: Y315M3-6 Puissance: 132KW (contrôle de la conversion de fréquence)
Refroidissement de la vaporisation: diamètre de la batterie estΦ1400mm, longueur 8000mm
Pompe d'alimentation:
Système de traitement de l'eau douce: 1 ensemble, capacité de traitement de l'eau douce: 20T / H
4. Table à rouleaux de décharge:
Taille du rouleau:ΦTwo cent quatre-vingt-quinze-cinq × L'épaisseur de la paroi du tuyau d'acier de 800 mm est de 35 mm
Distance du rouleau: 800 mm
Nombre de rouleaux: 40
Réducteur: ZL50 I = 8
Moteur: YZR200L-6 22 KW, 6 séries de régulation de vitesse de fréquence variable
Caractéristiques de la structure; La chaîne centralisée et les plaques latérales sont réglées sur les deux côtés de la table à rouleaux. Le rouleau est un rouleau creux et la plaque à rouleaux et la plaque latérale sont soudées de pièces structurelles.
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: refroidissement à l'intérieur de l'eau de circulation de turbide du corps du rouleau et de l'eau de circulation turbide du siège de roulement du rouleau.
5. Machine de taraudage:La poussée est d'environ 5T et le trait effectif est≥ 6m.1 Set
2, Équipement de la zone de démolition de phosphore
1. Table de rouleau avant de la machine de descilation
Paramètres de performance:
Taille du rouleau:φ295mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Nombre de rouleaux: 12 1000mm, 6 800mm
Ensemble d'espacement: 800mm
Moteur: YGA160S1-6 3KW
Réducteur: rapport de vitesse ZD20 i = 4
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux et la terrasse à rouleaux et la plaque latérale sont soudées de pièces structurelles.Caskawa Contrôle du convertisseur de fréquence A1000, en avant et en arrière
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: refroidissement par pulvérisation du corps rouleau.
2. Moulin à rouleau vertical détartrant
But: rupture d'échelle mécanique, roulement de bord.
Quantité: 1 ensemble
Paramètres de performance:
Type: Transmission horizontale Réduction mécanique Vertical Phosphorus
Diamètre du rouleau:φ520mm.Roll Body Longueur: 600mm
Machine de rotation de l'acier hydraulique: 1 Ensemble (y compris le réservoir d'huile, la pompe à huile 32py14-1b et le groupe de valve hydraulique)
Boîte d'alignement: 1 ensemble
Réducteur: 1 ensemble
Moteur: AC800KW, 1 SET,
3. Boîte de descente
But: Pour retirer l'échelle d'oxyde sur la surface de la billette chaude
Quantité: 1 ensemble
Paramètres de performance:
Spécification de la pièce: Section 150, 160× 450-575mm
Longueur vide: 6m
Nombre de buses: 18
Niveau d'acier: acier inoxydable
Pression de la fonction de travail: pulvérisée sur la pièce de surface de la pièce laminée: 25 mpa
4. Pompe d'élimination du phosphore
Paramètres de performance:
Série 3D haute pression horizontale horizontale trois pistons de détartrage électrique de plongeur électrique,
Pompe de descente Modèle: 3D30 / 35C,
Quantité: 4 ensembles (3 pour une utilisation et 1 pour veille)
Débit nominal: 30m3 / h, pression nominale: 35mpA;
Puissance de moteur: YVP355L3-4, 355KW, 4 ensembles
5. Table de rouleau arrière de la boîte de descente
Taille du rouleau:φ295mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Nombre de rouleaux: 10 1000mm, 12 800mm
Ensemble d'espacement: 800mm
Moteur: YGA160S1-6 3KW
Réducteur: rapport de vitesse ZD20 i = 4
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux et la terrasse à rouleaux et la plaque latérale sont soudées de pièces structurelles.Caskawa Contrôle du convertisseur de fréquence A1000, en avant et en arrière
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: refroidissement par pulvérisation du corps rouleau.
3, Équipement de la zone d'ébauche
1. Table à rouleaux à rouleau roulant rugueux
Taille du rouleau:φ295mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Visage de travail: 1400mm
Nombre de rouleaux: 13 rouleaux
Espacement: 800mm
Moteur: YGA160S1-6 3KW 13 ensembles
Réducteur: rapport de vitesse ZD20 i = 4 13 ensembles
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux et la terrasse à rouleaux et la plaque latérale sont soudées de pièces structurelles.Caskawa Contrôle du convertisseur de fréquence A1000, en avant et en arrière
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: refroidissement par pulvérisation du corps rouleau.
2. Plaque de guidage latérale de centrage avant de moulin à ébauche
Objectif: La plaque de guidage latérale est située devant 750 deux moulins à roulement réversibles élevés; sa fonction consiste à aligner la billette de coulée continue et à guider la billette de coulée continue dans le moulin à rouleau plat.
paramètre de performance
La plaque de guidage latéral de centrage est une grille à entraînement hydrauliquement et un type de pignon.
La plaque de guidage est composée de la plaque de poussée, du rouleau de guidage, des tiges de poussée supérieure et inférieure et le dispositif de transmission.Racks sont installés sur les tiges de poussoir supérieure et inférieure,
Le maillage engrenages avec les racks supérieurs et inférieurs en même temps pour assurer l'action synchrone des deux dispositifs de tige à poussée, et la plaque de guidage du côté de la transmission est installée
Sur la tige de poussée supérieure, la plaque de guidage latéral de commande est installée sur la tige de traction inférieure.Lorsque le cylindre hydraulique s'étend, il conduit la tige de poussée supérieure à pousser en avant,
À travers l'action de l'engrenage, la tige de retrait est entraînée à la retraite, de sorte que les plaques de guidage du côté de la transmission et le côté de fonctionnement soient synchronisées et proches de manière symétrique de la ligne centrale roulante. En contraire, lorsque le cylindre hydraulique Réduit, les plaques de guidage du côté de la transmission et le côté de fonctionnement sont synchronisées et ouvertes symétriquement sur la ligne centrale roulante. L'ouverture de la plaque de guidage latéral est détectée et contrôlée par le capteur.
Taper: | Type de rack et de pignon entraîné hydrauliquement | |
Ouverture de travail minimale | mm | 400 |
Ouverture de travail maximale | mm | 800 |
Cylindre hydraulique | numéro | 2 |
Diamètre du cylindre / diamètre de la tige | mm | Φ125 / 70 |
Course de travail maximum | mm | 300 |
Force de centrage maximale (un côté) | kn | 250 |
3. Moulin à ébauche
Nom du moulin: 750 Deux moulins réversibles élevés
Application: La billette de coulée continue de 150 mm d'épaisseur est roulée en une billette intermédiaire de 30 à 40 mm d'épaisseur à travers 5 passes
Quantité: 1 ensemble
Paramètres de performance:
Type: Visition électromécanique de transmission horizontale
Mode de balance de rouleau: balance supérieure d'entraînement hydraulique
Diamètre du rouleau:φ820mm.roll Body Longueur: 780mm
Mode de changement de rouleau de travail: le dispositif de chariot à plaque plate entraînée par un cylindre hydraulique tire le changement de rouleau;
ARBRE DE TRANSMISSION: ARBRE UNIVERSAL CROSSE SWC780-680WF * 3500 2 Supports de réglage (Balance hydraulique)
Boîte d'alignement: Modèle 850, 1 sertie de la surface de la dent dure
Moteur: Harbin Electric Z2500 / 14004200KW, 5160A, 900V, 60/120 tr / min, 1 ensemble
Un dispositif de croisement de pont est situé entre le roulement rugueux et le roulement vertical, et des rouleaux libres sont équipés aux deux extrémités du pont.
4. Moulin à rouleau vertical à ébaucher
Objectif: il est disposé avec un moulin à rouleau plat R1 pour contrôler la largeur du bord de billettes.
Type: lecteur supérieur, deux moteurs verticaux entraînent le réducteur combiné pour entraîner le rouleau pour tourner.
Paramètres de performance:
Le dispositif de pression latérale est entraîné par la soupape de servo de cylindre hydraulique; Set Fonctions hydrauliques AWC et SSC.Une capteur de déplacement est disposé dans le cylindre d'huile de pression latérale.
Diamètre du rouleau:φ650mm.roll corps longueur: 395mm
Mode de balance de rouleau: Balance de contrôle d'entraînement du cylindre hydraulique.
Dispositif à changement de rouleau de rouleau vertical: le dispositif de cadre est tiré dans son ensemble.
Shaft d'entraînement à rouleau vertical: deux arbres de joints universels croisés SWC390BH-1903
Définissez le dispositif de levage d'essieu (entraîné par le cylindre hydraulique).
Réducteur principal: le réducteur de surface de la dent dure est adopté; l'arbre à grande vitesse adopte des roulements de haute qualité nationaux.
Moteur: Z4-355-22361KW, 982A, 440V, 680/1600 tr / min, 2 ensembles
5. Table de rouleau de transport derrière le rouleau vertical ébauchage
Objectif: recevoir des pièces roulées et les transporter dans la direction de la cisaille de coupe.
Paramètres de performance:
Taille du rouleau:φ295 * 800mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Nombre de rouleaux: 45
Ensemble d'espacement: 800mm
Moteur: YGA160S1-6 3KW
Réducteur: rapport de vitesse ZD20 i = 4
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux, le goulot à rouleaux est refroidi par pulvérisation d'eau, le cadre du pont à rouleaux et la plaque latérale sont des pièces structurelles soudées et la terrasse à rouleaux est munie d'une couverture d'isolation thermique.Taskawa A1000 Convertisseur Convertisseur Convertisseur, en avant et en arrière
Lubrification: Lubrification de la piscine à huile de réducteur. Lubrification de l'huile sèche manuelle de roulement à rouleaux
4Équipement de finition
1
La cisaille de vol à la tête est installée avant la fin du rouleau vertical de finition pour couper la tête irrégulière et la queue avant que la bande intermédiaire ne pénètre dans le moulin de finition.
Modèle: QA95-300 1 SET
Spécification de bande intermédiaire (épaisseur)× largeur): max40 × 600 mm
Force de cisaillement: 3000 kN
Température de cisaillement:≥ 900
Longueur de pointe: 650mm
Méthode de remplacement de pointe: remplacement de bord de coupe en ligne
Collecte des déchets: les déchets pénètrent dans la trémie à travers la goulotte et sont soulevés par la grue.
2
Paramètres de performance:
Taille du rouleau:φ295 * 800mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Nombre de rouleaux: 5
Ensemble d'espacement: 800mm
Moteur: YGA160S1-6 3KW
Réducteur: rapport de vitesse ZD20 i = 4
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux, le goulot à rouleaux est refroidi par pulvérisation d'eau, le cadre du pont à rouleaux et la plaque latérale sont des pièces structurelles soudées et la terrasse à rouleaux est munie d'une couverture d'isolation thermique.Taskawa A1000 Convertisseur Convertisseur Convertisseur, en avant et en arrière
Lubrification: Lubrification de la piscine à huile de réducteur. Lubrification de l'huile sèche manuelle de roulement à rouleaux
3. Moulin à rouleau vertical finissant F1E
Objectif: il est disposé avant de terminer le rouleau F1 pour contrôler la largeur du bord de billette.
Type: lecteur supérieur, deux moteurs verticaux entraînent le réducteur combiné pour entraîner le rouleau pour tourner.
Paramètres de performance:
Le dispositif de pression latérale est entraîné par la soupape de servo de cylindre hydraulique; Set Fonctions hydrauliques AWC et SSC.Une capteur de déplacement est disposé dans le cylindre d'huile de pression latérale.
Diamètre du rouleau:φ500mm.Roll Body Longueur: 240mm
Mode de balance de rouleau: Balance de contrôle d'entraînement du cylindre hydraulique.
Dispositif à changement de rouleau de rouleau vertical: le dispositif de cadre est tiré dans son ensemble.
Shaft d'entraînement à rouleau vertical: Arbre de joint universel croisé SWC280CH-1901 * 1300 + 350; Article 2
Définissez le dispositif de levage d'essieu (entraîné par le cylindre hydraulique).
Réducteur principal: le réducteur de surface de la dent dure est adopté; l'arbre à grande vitesse adopte des roulements de haute qualité nationaux.
Moteur: Z4-315-11132KW, 344A, 440V, 500/1600 tr / min
4. Finition de deux moulins élevés (F1)
Le cadre de moulin roulant est mouléé et constitué d'acier de structure de carbone moyen de haute qualité. Les deux côtés de la fenêtre sont boulonnés à la plaque de revêtement de cadre et le matériau est 40Cr,
Quantité: 1 ensemble
Paramètres de performance:
Type: Horizontal Drive
Mode de pression: Hydraulic AGC Pressing
Mode de balance de rouleau: balance supérieure d'entraînement hydraulique
Diamètre du rouleau:φ680mm.roll Body Longueur: 730mm
Mode de changement de rouleau de travail: le dispositif de chariot à plaque plate entraînée par un cylindre hydraulique tire le changement de rouleau;
Arbre de transmission: Arbre universel cross SWC780-680WF * 3500 2
SUPPORT DE RETOUR (BALANCE HYDRAULIQUE)
Boîte d'alignement: Modèle 850, 1 sertie de la surface de la dent dure
Réducteur principal: Réducteur de surface dure des dents est adopté; les roulements domestiques de haute qualité sont adoptés.1 Set
Moteur: DC2250KW, 1 set
5. Finition quatre moulins élevés (F2-F9)
Principales données techniques:
Le cadre de moulin roulant est mouléé et constitué d'acier de structure de carbone moyen de haute qualité. Les deux côtés de la fenêtre sont boulonnés à la plaque de revêtement de cadre, qui est composée de 40Cr. Les dispositifs de guidage sont réglés à l'avant et à l'arrière du faisceau de raccordement de la broyeur de laminage.
Quantité: 8
Paramètres de performance:
Type: Transmission horizontale
Mode de pression: Hydraulic AGC Pressing
Mode de balance de rouleau: balance supérieure d'entraînement hydraulique
Diamètre du rouleau de sauvegarde:φ660mm.Roll Longueur du corps: 730mm
Diamètre du rouleau de travail:φ410 Longueur du corps à rouleau: 750mm
Mode de changement de rouleau de travail: le dispositif de chariot à plaque plate entraînée par un cylindre hydraulique tire le changement de rouleau;
Shaft de raccordement de transmission: deux arbres de raccordement universels croisés SWC440WF-390-350 * 2782
SUPPORT DE RETOUR (BALANCE HYDRAULIQUE)
Boîte à dents: modèle 450, 8 séries de surfaces de la dent dures
Réducteur: modèle 1200, 7 sets avec une surface de dent dure
Moteur: DC2250KW, 2 ensembles
Refroidissement de l'eau du sac à dos supérieur DC1600KW 6 ensembles
6. Looper électrique
Objectif: supporter l'acier à bande et absorber la quantité définie causée par la chute de vitesse dynamique causée par une morsure de l'acier; et rendre la tension en acier à bande entre les trames; participer au contrôle de la vitesse du moulin de finition.
Quantité: 6 ensembles
Principales données techniques:
Moteur: ZZJ-806, 22.4KW, 440V, 56A, 220V, 3.03A, 650/1300 tr / min, 6 ensembles
Réducteur: zl50 6 ensembles
7. Table à rouleaux de sortie arrière d'usine de finition
Objet: Utilisé pour recevoir et transporter la bande finie en acier après la finition du rouleau.
Spécification du rouleau:фtwo cent quinze × 750mm
Quantité: 82
Mode de transmission: Transmission directe du moteur de fréquence variable AC
Moteur: Moteur de fréquence variable AC YGP132M2-4 1450R / min 2.2kw
Contrôle Description: Contrôle manuellement la rotation en avant et en arrière, début et arrêt de la table à rouleaux.
Caractéristiques de la structure
Chaque ensemble à rouleau comprend un rouleau, un siège de roulement, un couplage et un moteur. Le rouleau est de structure creuse.La partie supérieure du rouleau est munie d'une plaque latérale, qui est installée sur le côté de la transmission et le côté de l'opération. Le moteur est équipé de Un capot de protection pour empêcher l'eau de refroidissement d'éclaboussures sur le moteur.
Le rouleau de table de rouleau de sortie est refroidi par eau par pulvérisation externe.
Lubrification de roulement: Lubrification manuelle à l'huile sèche
5, Equipement de la zone d'attente
Plaque de guidage 1front de bobineuse
Ouverture de la plaque de guidage: 400 ~ 800 mm
Vitesse de déménagement: 100 / 200mm / s, entraîné hydrauliquement.
Guide de côté Cylindre hydraulique:Φ125 / φsevy × 300 mm 2 ensembles
L'équipement est composé de plaque de guidage à section inclinée, plaque de guidage parallèle, dispositif de transmission, etc.
L'équipement est disposé symétriquement par le côté de l'opération et le côté de la transmission.Une cylindre hydraulique conduit le dispositif de plaque de guidage pour se déplacer en parallèle de chaque côté; la plaque de guidage de la section parallèle entraîne la plaque de guidage de la section inclinée autour du point de charnière fixe; le Les cylindres hydrauliques des deux côtés se déplacent de manière synchrone; l'alignement de la bande d'acier peut être réalisé. Le dispositif de plaque de guidage conduit le dispositif de tige de poussée et entraîne l'arbre synchrone à travers la boîte de vitesses synchrone pour assurer le déplacement parallèle du dispositif de plaque de guidage.
Le dispositif de transmission est composé de boîte de vitesses synchrone, d'arbre synchrone, de tige de poussée, dispositif de transmission de cylindre hydraulique, siège rail, etc.
Lubrification: y compris la lubrification automatique de l'huile sèche et la lubrification manuelle à l'huile sèche.
3. Table à rouleaux de centrage à l'entrée avant de Ciloir
Spécification du rouleau:фtwo cent quinze × 750mm
Quantité: 8
Mode de transmission: Transmission directe du moteur de fréquence variable AC
Moteur: Moteur de fréquence variable AC YGP132M2-4 1450R / min 2.2kw
Caractéristiques de la structure
Chaque ensemble à rouleau comprend un rouleau, un siège de roulement, un couplage et un moteur. Le rouleau est de structure creuse. La partie supérieure du rouleau est munie d'une plaque latérale, qui est installée sur le côté de la transmission.Le moteur est équipé d'un capot de protection vers empêcher l'eau de refroidissement d'éclaboussures sur le moteur.
Le rouleau de table de rouleau de sortie est refroidi par eau par pulvérisation externe.
4pinch rouleau
Rouleau de pincée: rouleau supérieurΦsix cent cinq × 800 mm 1 pièce
Rouleau inférieurΦree cent cinq × 800 mm 1 pièce
Pinch Rouleau Moteur: Z4-315-21160KW, 440V, 413A, 180V, 22.8A, 500/1500 tr / min
L'équipement est installé sur la partie supérieure du côté entrée de la bobineuse souterraine. Avant que l'acier de la bande ne pénètre dans le bobineuse, la tête de l'acier à bande est pliée pour guider l'acier à bande dans le coiler.at au même moment, la tension entre le moulin de finition et le bobineuse doivent être établies pour assurer une bonne qualité d'enroulement.
La transmission des rouleaux supérieurs et inférieurs est directement entraînée par le moteur à travers l'arbre de joint universel.Le réglage de l'espace de rouleau est réalisé par le cylindre hydraulique installé sur le cadre pour entraîner le siège de roulement supérieur du rouleau pour monter et descendre.
Une plaque de garde de guidage et un dispositif de rouleau pressant sont disposés sur le côté entrée du rouleau de pincement pour protéger la queue de l'acier de bande des dommages. Une vanne de sortie est installée sur le côté de la sortie pour guider l'acier à bande dans le bobineuse; il peut également empêcher l'acier de la bande de voler
Le rouleau de pincement est principalement composé d'un ensemble de cadre, d'un dispositif de rouleau de pincée supérieure, d'un dispositif de rouleau de pincement inférieur, d'un dispositif d'entraînement de rouleau de pincée, etc.
Le cadre adopte une structure de soudage en acier épaisse.
Le rouleau de pincement supérieur est un rouleau creux, la surface du rouleau est superposée et le roulement du rouleau est un roulement à rouleaux.
Le rouleau de pincement inférieur est un rouleau solide, la surface du rouleau est superposée et le roulement du rouleau est un roulement à rouleau.
Lubrification: le roulement est une lubrification centralisée d'huile sèche et la pression du système est de 20 mpa.
5. Couleur
Type de bobineuse: Collecteur à quatre auxiliaire complète
Épaisseur de la bande× largeur: 1.8-8.0 × 450-600 mm
Diamètre intérieur de bobine:Φ530mm
Diamètre extérieur de la bobine d'acier:Φ1250 ~ φ1880 mm
Vitesse d'enceinte: max 13 m / s
Température d'enroulement: 550 ~ 650° c;
Tambour: Type de raccordement, longueur 800 mm, 1 pièce
Diamètre de dilatation maximal du tambour:Ф530 mm
Réduction du diamètre normal du tambour:Ф485 mm
Cylindre hydraulique d'expansion et de contraction de la batterie:Ф320 / ф180 / фLone cent vingt × 73,86mm 1 pièce
Pression de travail: p = 6mpa
Rouleau d'enroulement auxiliaire:
Cylindre iShydraulique du rouleau d'enroulement auxiliaire n ° 2: ZQ-125/90 * 620 1 pièce
Cylindre 2hydraulique du rouleau d'enroulement auxiliaire n ° 2: ZQ-125/90 * 620 1 pièce
Cylindre 3hydraulique de N ° de rouleau d'enroulement auxiliaire: ZQ-125/90 * 390 1 pièce
Cylindre 4hydraulique de N ° de rouleau d'enroulement auxiliaire: ZQ-125/90 * 390 1 pièce
Tambour Moteur: Z4-355-22250KW, 623A, 440V, 750/1600 tr / min, 1 ensemble
Moteur à rouleaux d'enroulement auxiliaire: ZZJ-806, 22.4KW, 440V, 56A, 220V, 3.03A, 650/1300 tr / min, 4 séries
Le bobineuse est un bobineuse à double usage qui peut enroulez l'acier à partir de spécifications minces à des spécifications épaisses.
Le bobineuse est principalement composé d'un ensemble de châssis, d'un dispositif de support externe, d'un dispositif de bobineuse, d'un dispositif de bras de bobineuse (1 #, de 2 #, de 3 #, de 4 #), d'un dispositif d'entraînement de bobineuse, d'un dispositif de batterie, d'un dispositif de commande de batterie, etc.
Type: Type de marche de chariot piloté de cylindre hydraulique
Température de bobine: 550℃ - 650.
Caractéristiques de la structure
L'équipement est composé d'un dispositif de levage, d'un dispositif de déplacement, d'une piste, d'un dispositif de contrôle de trait, d'un banc de chaîne et d'une tuyauterie.
Le dispositif de levage est composé de cadre de levage et de cylindre hydraulique.Le cadre de levage est soudé dans un cadre fermé par une plaque d'acier.
Un interrupteur de fin de course est installé sur la piste pour envoyer un signal à la position finale pour contrôler le point de départ et le point d'extrémité d'action.alloy en acier de roues et d'essieux.
La piste est composée d'acier à section h soudée et de tampons de sécurité sont situés aux deux extrémités de la piste; le mécanisme de déplacement est placé sur le cadre, qui est une structure soudée.
2Table de rouleau d'entrée de bobineuse
Taille du rouleau:Фtwo cent quarante × 800 mm
Nombre de rouleaux: 6
Moteur: Moteur de fréquence variable AC YGP132M2-4 1450R / min 2.2kw 6 ensembles
2La table à rouleaux d'entrée de n ° 2 est située devant le rouleau de pincement à l'entrée de n ° 2 Couleur pour transporter l'acier à bande sur le coiler souterrain.Un plaque de guidage latéral est installé sur la table à rouleaux et la structure, La plaque de guidage latérale, le bobineuse et d'autres équipements de la table à rouleaux sont les mêmes que ceux de la garniture 1 #
6, Liste de configuration du système d'approvisionnement en eau public et auxiliaire
Liste d'approvisionnement en eau et d'équipement de drainage | ||||
Numéro de série | Nom de l'équipement | Spécification et modèle | Compagnie | quantité |
une | Station de pompe à eau de circulation propre | |||
1 | Jeu de pompe d'eau d'alimentation annulaire propre | XA150 / 26 | Plate-forme | 3 |
électromoteur | Y200L-4,30KW | Plate-forme | 3 | |
2 | Ensemble de pompe d'alimentation chauffante | XA150 / 26 | Plate-forme | 3 |
électromoteur | Y200L-4,30KW | Plate-forme | 3 | |
3 | Set de pompe de pompe de déphosphorisation | XA150 / 26 | Plate-forme | 2 |
électromoteur | Y200L-4,30KW | Plate-forme | 2 | |
deux | Station de pompe à eau de turbidoise | |||
1 | Ensemble de pompe d'alimentation d'usine de finition | XA200 / 32 | Plate-forme | 3 |
électromoteur | JS-180S-4 | Plate-forme | 3 | |
2 | Ensemble de pompe d'alimentation d'usine de finition | XA200 / 26 | Plate-forme | 3 |
électromoteur | Y250M-4,55KW | Plate-forme | 3 | |
Trois | Puisard roulant rugueux | |||
1 | Jeu de pompe à eau de retour roulant rugueux | XA200 / 26 | ||
électromoteur | Y250M-4,55KW | Plate-forme | 2 | |
quatre | Puisard | |||
1 | Jeu de pompe à eau de retour d'enroulement | XA200 / 32 | Plate-forme | 5 |
électromoteur | JS-180S-4 | Plate-forme | 5 | |
Liste de configuration de Système de contrôle électrique | ||||||
Numéro de série | Nom | configurer | quantité | Compagnie | Puissance kw | |
1 | Poussoir hydraulique | 3 two pompes hydrauliques, une pour une utilisation et un pour veille et deux convertisseurs de fréquence | 1 | ensemble | 55kw | |
2 | Machine en acier | 1 | ensemble | 18.5kw | ||
3 | Furnace de chauffage | Deux convertisseurs de fréquence, un pour l'utilisation et un pour la veille | 2 | ensemble | 280kw | |
4 | Ventilateur de tirage | 1 fréquence de contrôle convertisseur | 1 | ensemble | 132kw | |
5 | Pompe d'alimentation de tambour | Un pour l'utilisation et un pour Etre prêt | 2 | ensemble | 15kw | |
6 | Table de rouleau de sortie de Four de chauffage | 6 moteurs sont conduits par la chaîne et contrôlé par trois convertisseurs de fréquence | 40 | grouper | 18.5kw | |
7 | Rouleau d'élimination du phosphore table | Une seule transmission, une Convertisseur de fréquence YASKAWA A1000 | 13 | grouper | 3kw | |
8 | Disjoncteur de phosphore | Un ensemble d'armoire de démarrage de l'unité hydroélectrique | 1 | ensemble | 800kw | |
9 | Pompe d'élimination du phosphore | Pompe à plongeur 3 pour utilisation et 1 pour veille, 4 convertisseurs de fréquence ABB | 4 | ensemble | 355kw | |
10 | Tableau de rouleau avant d'ébauche moulin | Une seule transmission, une Convertisseur de fréquence YASKAWA A1000 | 38 | grouper | 3kw | |
11 | Dispositif de centrage avant de moulin à ébauches | Un ensemble de hydraulique station | 1 | ensemble | 5,5 kW | |
12 | Moulin à perfectionnement | SIEMENS 6RA80 Control système | 1 | ensemble | 4200KW | |
13 | Roughing réversible Moulin à rouleau vertical | Tension latérale AWC, Siemens Système de contrôle 6RA80, 2 moteurs DC | 1 | ensemble | 361kw | |
14 | Rouleau arrière et cisaillement Table d'ébauche | Transmission unique, 2 Ensembles de convertisseurs de fréquence Anchuan A1000 | 45 | grouper | 3kw | |
15 | ||||||
16 | Cisaillement chaud | Convertisseur de fréquence contrôler | 1 | ensemble | 45kw | |
17 | Finition rouleau vertical moulin | Moteur 2DC + tension latérale AWC, Système de contrôle Siemens 6RA80 | 1 | ensemble | 132kw | |
18 | Moulin de finition F1 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 2250kw | |
19 | Moulin de finition F2 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 2250kw | |
20 | Moulin de finition F3 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 2250kw | |
21 | Finition F4 Mill | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
22 | Moulin de finition F5 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
23 | Moulin de finition F6 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
24 | Finition F7 Mill | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
25 | Moulin de finition F8 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
26 | Finition F9 Mill | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
27 | 1 # Looper | SIEMENS 6RA80 Control système | 1 | ensemble | 37kw | |
28 | 2 # LOOPER | SIEMENS 6RA80 Control système | 1 | ensemble | 37kw | |
29 | 3 # LOOPER | SIEMENS 6RA80 Control système | 1 | ensemble | 22.4kw | |
30 | 4 # LOOPER | SIEMENS 6RA80 Control système | 1 | ensemble | 22.4kw | |
31 | 5 # Looper | SIEMENS 6RA80 Control système | 1 | ensemble | 22.4kw | |
32 | 6 # Looper | SIEMENS 6RA80 Control système | 1 | ensemble | 22.4kw | |
33 | Jauge de largeur | Dalian Yataihua | 2 | Plate-forme | ||
34 | Rouleau de transport en boulangerie table | Transmission unique, 4 Ensembles de convertisseurs de fréquence Anchuan A1000 | 82 | grouper | 2.2kw | |
35 | Bobineuse | 2 ensembles de coré horizontal Coulacement et 2 séries de système de contrôle Siemens 6RA70 | 2 | ensemble | 250kw | |
36 | Table à rouleaux de centrage 2 # | Pass simple, un Schneider Convertisseur de fréquence | 6 | grouper | 2.2kw | |
37 | Haute et basse tension mince Station pétrolière du moteur de moulin à ébauche | Haute tension une pour une utilisation et un pour veille, basse tension une pour une utilisation et une pour la veille | 1 | ensemble | 30kw | |
38 | Station hydraulique à ébaucher | 2 pompes à rouler et 2 pompes de balance | 1 | ensemble | 30kw | |
39 | Lubrification rugueuse station | Un pour l'utilisation et un pour Etre prêt | 1 | ensemble | 30kw | |
40 | Roughing AGC Hydraulique station | Un pour l'utilisation et un pour Etre prêt | 1 | ensemble | 55kw | |
41 | Terminer Rolling AGC station hydraulique | Trois pour une utilisation et deux pour la veille | 1 | ensemble | 55kw | |
42 | Finition hydraulique station | 2 pompes à rouler et 2 pompes de balance | 1 | ensemble | 30kw | |
43 | Terminer la lubrification roulante station | Un pour l'utilisation et un pour Etre prêt | 1 | ensemble | 30kw | |
44 | Station hydraulique enroulement | Trois pour une utilisation et deux pour la veille | 1 | ensemble | 55kw | |
45 | Lubrification en cours d'enceinte station | Un pour l'utilisation et un pour Etre prêt | 1 | ensemble | 5,5 kW | |
46 | Contrôle de la robe AGC Système pour moulin à ébauche | Siemens | 1 | ensemble | ||
47 | Contrôle de la robe AGC Système de roulement de finition | Siemens, TDC | 1 | ensemble | ||
8, Configuration du système de contrôle électronique
Ligne de production en bandes d'acier inoxydable à chaud 750 mm
Description générale
La chaîne de production en acier inoxydable en acier inoxydable de 750 mm à chaud de Jinhai Inox Steel Co., Ltd. produit 1 million de tonnes de bobines laminées à chaud de différentes spécifications chaque année.
Le système de contrôle du four de chauffage adopte un contrôleur programmable German SIEMENS S7-1500 et un ordinateur industriel Advantech pour former un système de contrôle avancé et pratique. Le contrôleur programmable S7-1500 exécute le programme logiciel pour collecter, traiter et transmettre des données et dispose de communication en temps réel avec l'ordinateur supérieur (système de surveillance). L'ordinateur industriel exécute un logiciel d'ordinateur supérieur SIMATIC WinCC pour fournir l'interface de surveillance du système.
La dalle chauffée est retirée de la balance de la fournaise et la gilet de protection fixée à la surface par la machine de descente mécanique et la boîte de descente rugueuse, puis envoyée à l'unité de roulement rugueuse pour rouler par la table à rouleaux et la dalle est enroulée dans une dalle intermédiaire. de 30 ~ 40mm.avec la coopération de la jauge de largeur à la sortie du moulin à ébauche, l'usine de rouleau vertical adopte le système de contrôle automatique hydraulique AWC pour contrôler la largeur de la billette intermédiaire; il a également la fonction de mettre fin à la tête et de queue (SSC). Lorsque la largeur de la tête et de la queue est trop large, la largeur de la tête et de la queue peut être corrigée à travers la fonction SSC.
La réduction du rouleau plate à roulement de finition F1-F9 et Fe1 est une réduction complète de la course hydraulique, qui est commandée électriquement par P201 et P202.
Le contrôle automatique de la commande de positionnement de l'espace de rouleau est réalisé en installant un cylindre de tourx hydraulique à grande course sur le côté de la transmission et le côté de fonctionnement du cadre pour entraîner rapidement le haut du rouleau de support et le système de rouleau de travail, et la fluctuation de l'épaisseur causée par le La chute de température de l'acier de bande est éliminée par le réglage de l'espace de rouleau en ligne, c'est-à-dire la fonction de contrôle AGC, de manière à atteindre l'épaisseur de haute précision, produise de l'acier de bande fini de haute qualité.
Le bobineur adopte deux collecteurs souterrains hydrauliques complets avec quatre rouleaux auxiliaires. L'acier à bande est enroulé sur le tambour sous l'action du rouleau auxiliaire.La plaque de guidage latérale hydraulique est réglée devant le bobineuse pour aligner strictement l'acier à bande; un rouleau de pincée est réglé devant le bobineur pour former une certaine tension. Avec le bobineur lorsque la tête de bande est formée et que la queue de la bande sort de l'usine de finition.
Épaisseur de la bande: | 2.4~ 8.0 | mm |
Largeur de la bande: | 450 ~ 600 | mm |
Diamètre intérieur de bobine: | 530 | mm |
Diamètre extérieur de Bobine d'acier: | Max. 1280 | mm |
Bobine Poids: | Max.3.9 | t |
Index de bobineuse: | Max. dix | t |
1.1.1 Rendement alloué par variété
Numéro de série | Nom du produit | Note de l'acier représentatif | Production annuelle planifiée (t) | pourcentage (%) |
1. | acier inoxydable | 201 | 500000 | 50 |
2. | 304 | 300000 | 30 | |
3. | 420 | 200000 | 20 | |
total | 1000000 | 100 |
Configuration des équipements mécaniques de la ligne de roulement principale
1, Équipement dans la zone de chauffage
1. Table à rouleaux d'alimentation de four
Taille du rouleau:ΦTreré cent cinquante × l'épaisseur de la paroi du tuyau d'acier de 800 mm est de 35 mm
Distance du rouleau: 800 mm
Vitesse de rouleau: 0,85 m / s
Nombre de rouleaux: 8
Moteur: YZR200L-6 22 KW, 2 séries de régulation de vitesse de fréquence variable
Caractéristiques de la structure; La chaîne centralisée et les plaques latérales sont réglées sur les deux côtés de la table à rouleaux. Le rouleau est un rouleau creux et la plaque à rouleaux et la plaque latérale sont soudées de pièces structurelles.
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: corps de rouleau, siège de roulement à rouleaux, refroidissement interne de l'eau de circulation turbide.
2. poussoir
Cylindre d'huile Taille: 350x270x1500mm 2 Ensembles, poussée totale 700T
Taille du réservoir d'huile: 1800x1700x1000 1 Ensemble
Modèle de pompe à huile: HY250S-RP VG = 250 ml pn = 31.5mp N = 1500RPM 3 ensembles
3 four de chauffage
Type de four: Type de poussée Four de chauffage continu
Souffleur: 9-26NO14D Débit: 58902 ~ 70682m3 / h; pression totale: 11830 ~ 11099Pa
Modèle de moteur pour ventilateur: Y355L1-4 Puissance: 280kw 2 ensembles (contrôle de conversion de fréquence)
Ventilateur brouillon induit: Y9-38NO14D Débit: 77997 ~ 85796M3 / H Pression totale: 3128 ~ 3059Pa
Modèle de moteur pour ventilateur: Y315M3-6 Puissance: 132KW (contrôle de la conversion de fréquence)
Refroidissement de la vaporisation: diamètre de la batterie estΦ1400mm, longueur 8000mm
Pompe d'alimentation:
Système de traitement de l'eau douce: 1 ensemble, capacité de traitement de l'eau douce: 20T / H
4. Table à rouleaux de décharge:
Taille du rouleau:ΦTwo cent quatre-vingt-quinze-cinq × L'épaisseur de la paroi du tuyau d'acier de 800 mm est de 35 mm
Distance du rouleau: 800 mm
Nombre de rouleaux: 40
Réducteur: ZL50 I = 8
Moteur: YZR200L-6 22 KW, 6 séries de régulation de vitesse de fréquence variable
Caractéristiques de la structure; La chaîne centralisée et les plaques latérales sont réglées sur les deux côtés de la table à rouleaux. Le rouleau est un rouleau creux et la plaque à rouleaux et la plaque latérale sont soudées de pièces structurelles.
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: refroidissement à l'intérieur de l'eau de circulation de turbide du corps du rouleau et de l'eau de circulation turbide du siège de roulement du rouleau.
5. Machine de taraudage:La poussée est d'environ 5T et le trait effectif est≥ 6m.1 Set
2, Équipement de la zone de démolition de phosphore
1. Table de rouleau avant de la machine de descilation
Paramètres de performance:
Taille du rouleau:φ295mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Nombre de rouleaux: 12 1000mm, 6 800mm
Ensemble d'espacement: 800mm
Moteur: YGA160S1-6 3KW
Réducteur: rapport de vitesse ZD20 i = 4
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux et la terrasse à rouleaux et la plaque latérale sont soudées de pièces structurelles.Caskawa Contrôle du convertisseur de fréquence A1000, en avant et en arrière
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: refroidissement par pulvérisation du corps rouleau.
2. Moulin à rouleau vertical détartrant
But: rupture d'échelle mécanique, roulement de bord.
Quantité: 1 ensemble
Paramètres de performance:
Type: Transmission horizontale Réduction mécanique Vertical Phosphorus
Diamètre du rouleau:φ520mm.Roll Body Longueur: 600mm
Machine de rotation de l'acier hydraulique: 1 Ensemble (y compris le réservoir d'huile, la pompe à huile 32py14-1b et le groupe de valve hydraulique)
Boîte d'alignement: 1 ensemble
Réducteur: 1 ensemble
Moteur: AC800KW, 1 SET,
3. Boîte de descente
But: Pour retirer l'échelle d'oxyde sur la surface de la billette chaude
Quantité: 1 ensemble
Paramètres de performance:
Spécification de la pièce: Section 150, 160× 450-575mm
Longueur vide: 6m
Nombre de buses: 18
Niveau d'acier: acier inoxydable
Pression de la fonction de travail: pulvérisée sur la pièce de surface de la pièce laminée: 25 mpa
4. Pompe d'élimination du phosphore
Paramètres de performance:
Série 3D haute pression horizontale horizontale trois pistons de détartrage électrique de plongeur électrique,
Pompe de descente Modèle: 3D30 / 35C,
Quantité: 4 ensembles (3 pour une utilisation et 1 pour veille)
Débit nominal: 30m3 / h, pression nominale: 35mpA;
Puissance de moteur: YVP355L3-4, 355KW, 4 ensembles
5. Table de rouleau arrière de la boîte de descente
Taille du rouleau:φ295mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Nombre de rouleaux: 10 1000mm, 12 800mm
Ensemble d'espacement: 800mm
Moteur: YGA160S1-6 3KW
Réducteur: rapport de vitesse ZD20 i = 4
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux et la terrasse à rouleaux et la plaque latérale sont soudées de pièces structurelles.Caskawa Contrôle du convertisseur de fréquence A1000, en avant et en arrière
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: refroidissement par pulvérisation du corps rouleau.
3, Équipement de la zone d'ébauche
1. Table à rouleaux à rouleau roulant rugueux
Taille du rouleau:φ295mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Visage de travail: 1400mm
Nombre de rouleaux: 13 rouleaux
Espacement: 800mm
Moteur: YGA160S1-6 3KW 13 ensembles
Réducteur: rapport de vitesse ZD20 i = 4 13 ensembles
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux et la terrasse à rouleaux et la plaque latérale sont soudées de pièces structurelles.Caskawa Contrôle du convertisseur de fréquence A1000, en avant et en arrière
Lubrification: Lubrification de la piscine à huile réducteur.Les roulements à rouleaux sont lubrifiés manuellement avec de l'huile sèche.
Refroidissement: refroidissement par pulvérisation du corps rouleau.
2. Plaque de guidage latérale de centrage avant de moulin à ébauche
Objectif: La plaque de guidage latérale est située devant 750 deux moulins à roulement réversibles élevés; sa fonction consiste à aligner la billette de coulée continue et à guider la billette de coulée continue dans le moulin à rouleau plat.
paramètre de performance
La plaque de guidage latéral de centrage est une grille à entraînement hydrauliquement et un type de pignon.
La plaque de guidage est composée de la plaque de poussée, du rouleau de guidage, des tiges de poussée supérieure et inférieure et le dispositif de transmission.Racks sont installés sur les tiges de poussoir supérieure et inférieure,
Le maillage engrenages avec les racks supérieurs et inférieurs en même temps pour assurer l'action synchrone des deux dispositifs de tige à poussée, et la plaque de guidage du côté de la transmission est installée
Sur la tige de poussée supérieure, la plaque de guidage latéral de commande est installée sur la tige de traction inférieure.Lorsque le cylindre hydraulique s'étend, il conduit la tige de poussée supérieure à pousser en avant,
À travers l'action de l'engrenage, la tige de retrait est entraînée à la retraite, de sorte que les plaques de guidage du côté de la transmission et le côté de fonctionnement soient synchronisées et proches de manière symétrique de la ligne centrale roulante. En contraire, lorsque le cylindre hydraulique Réduit, les plaques de guidage du côté de la transmission et le côté de fonctionnement sont synchronisées et ouvertes symétriquement sur la ligne centrale roulante. L'ouverture de la plaque de guidage latéral est détectée et contrôlée par le capteur.
Taper: | Type de rack et de pignon entraîné hydrauliquement | |
Ouverture de travail minimale | mm | 400 |
Ouverture de travail maximale | mm | 800 |
Cylindre hydraulique | numéro | 2 |
Diamètre du cylindre / diamètre de la tige | mm | Φ125 / 70 |
Course de travail maximum | mm | 300 |
Force de centrage maximale (un côté) | kn | 250 |
3. Moulin à ébauche
Nom du moulin: 750 Deux moulins réversibles élevés
Application: La billette de coulée continue de 150 mm d'épaisseur est roulée en une billette intermédiaire de 30 à 40 mm d'épaisseur à travers 5 passes
Quantité: 1 ensemble
Paramètres de performance:
Type: Visition électromécanique de transmission horizontale
Mode de balance de rouleau: balance supérieure d'entraînement hydraulique
Diamètre du rouleau:φ820mm.roll Body Longueur: 780mm
Mode de changement de rouleau de travail: le dispositif de chariot à plaque plate entraînée par un cylindre hydraulique tire le changement de rouleau;
ARBRE DE TRANSMISSION: ARBRE UNIVERSAL CROSSE SWC780-680WF * 3500 2 Supports de réglage (Balance hydraulique)
Boîte d'alignement: Modèle 850, 1 sertie de la surface de la dent dure
Moteur: Harbin Electric Z2500 / 14004200KW, 5160A, 900V, 60/120 tr / min, 1 ensemble
Un dispositif de croisement de pont est situé entre le roulement rugueux et le roulement vertical, et des rouleaux libres sont équipés aux deux extrémités du pont.
4. Moulin à rouleau vertical à ébaucher
Objectif: il est disposé avec un moulin à rouleau plat R1 pour contrôler la largeur du bord de billettes.
Type: lecteur supérieur, deux moteurs verticaux entraînent le réducteur combiné pour entraîner le rouleau pour tourner.
Paramètres de performance:
Le dispositif de pression latérale est entraîné par la soupape de servo de cylindre hydraulique; Set Fonctions hydrauliques AWC et SSC.Une capteur de déplacement est disposé dans le cylindre d'huile de pression latérale.
Diamètre du rouleau:φ650mm.roll corps longueur: 395mm
Mode de balance de rouleau: Balance de contrôle d'entraînement du cylindre hydraulique.
Dispositif à changement de rouleau de rouleau vertical: le dispositif de cadre est tiré dans son ensemble.
Shaft d'entraînement à rouleau vertical: deux arbres de joints universels croisés SWC390BH-1903
Définissez le dispositif de levage d'essieu (entraîné par le cylindre hydraulique).
Réducteur principal: le réducteur de surface de la dent dure est adopté; l'arbre à grande vitesse adopte des roulements de haute qualité nationaux.
Moteur: Z4-355-22361KW, 982A, 440V, 680/1600 tr / min, 2 ensembles
5. Table de rouleau de transport derrière le rouleau vertical ébauchage
Objectif: recevoir des pièces roulées et les transporter dans la direction de la cisaille de coupe.
Paramètres de performance:
Taille du rouleau:φ295 * 800mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Nombre de rouleaux: 45
Ensemble d'espacement: 800mm
Moteur: YGA160S1-6 3KW
Réducteur: rapport de vitesse ZD20 i = 4
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux, le goulot à rouleaux est refroidi par pulvérisation d'eau, le cadre du pont à rouleaux et la plaque latérale sont des pièces structurelles soudées et la terrasse à rouleaux est munie d'une couverture d'isolation thermique.Taskawa A1000 Convertisseur Convertisseur Convertisseur, en avant et en arrière
Lubrification: Lubrification de la piscine à huile de réducteur. Lubrification de l'huile sèche manuelle de roulement à rouleaux
4Équipement de finition
1
La cisaille de vol à la tête est installée avant la fin du rouleau vertical de finition pour couper la tête irrégulière et la queue avant que la bande intermédiaire ne pénètre dans le moulin de finition.
Modèle: QA95-300 1 SET
Spécification de bande intermédiaire (épaisseur)× largeur): max40 × 600 mm
Force de cisaillement: 3000 kN
Température de cisaillement:≥ 900
Longueur de pointe: 650mm
Méthode de remplacement de pointe: remplacement de bord de coupe en ligne
Collecte des déchets: les déchets pénètrent dans la trémie à travers la goulotte et sont soulevés par la grue.
2
Paramètres de performance:
Taille du rouleau:φ295 * 800mm, l'épaisseur de la paroi du tuyau en acier est de 35 mm
Nombre de rouleaux: 5
Ensemble d'espacement: 800mm
Moteur: YGA160S1-6 3KW
Réducteur: rapport de vitesse ZD20 i = 4
Caractéristiques de la structure; Le moteur de régulation de vitesse AC séparément, les plaques latérales sont réglées sur les deux côtés de la table à rouleaux et un pont est réglé au milieu.Le rouleau est un rouleau creux, le goulot à rouleaux est refroidi par pulvérisation d'eau, le cadre du pont à rouleaux et la plaque latérale sont des pièces structurelles soudées et la terrasse à rouleaux est munie d'une couverture d'isolation thermique.Taskawa A1000 Convertisseur Convertisseur Convertisseur, en avant et en arrière
Lubrification: Lubrification de la piscine à huile de réducteur. Lubrification de l'huile sèche manuelle de roulement à rouleaux
3. Moulin à rouleau vertical finissant F1E
Objectif: il est disposé avant de terminer le rouleau F1 pour contrôler la largeur du bord de billette.
Type: lecteur supérieur, deux moteurs verticaux entraînent le réducteur combiné pour entraîner le rouleau pour tourner.
Paramètres de performance:
Le dispositif de pression latérale est entraîné par la soupape de servo de cylindre hydraulique; Set Fonctions hydrauliques AWC et SSC.Une capteur de déplacement est disposé dans le cylindre d'huile de pression latérale.
Diamètre du rouleau:φ500mm.Roll Body Longueur: 240mm
Mode de balance de rouleau: Balance de contrôle d'entraînement du cylindre hydraulique.
Dispositif à changement de rouleau de rouleau vertical: le dispositif de cadre est tiré dans son ensemble.
Shaft d'entraînement à rouleau vertical: Arbre de joint universel croisé SWC280CH-1901 * 1300 + 350; Article 2
Définissez le dispositif de levage d'essieu (entraîné par le cylindre hydraulique).
Réducteur principal: le réducteur de surface de la dent dure est adopté; l'arbre à grande vitesse adopte des roulements de haute qualité nationaux.
Moteur: Z4-315-11132KW, 344A, 440V, 500/1600 tr / min
4. Finition de deux moulins élevés (F1)
Le cadre de moulin roulant est mouléé et constitué d'acier de structure de carbone moyen de haute qualité. Les deux côtés de la fenêtre sont boulonnés à la plaque de revêtement de cadre et le matériau est 40Cr,
Quantité: 1 ensemble
Paramètres de performance:
Type: Horizontal Drive
Mode de pression: Hydraulic AGC Pressing
Mode de balance de rouleau: balance supérieure d'entraînement hydraulique
Diamètre du rouleau:φ680mm.roll Body Longueur: 730mm
Mode de changement de rouleau de travail: le dispositif de chariot à plaque plate entraînée par un cylindre hydraulique tire le changement de rouleau;
Arbre de transmission: Arbre universel cross SWC780-680WF * 3500 2
SUPPORT DE RETOUR (BALANCE HYDRAULIQUE)
Boîte d'alignement: Modèle 850, 1 sertie de la surface de la dent dure
Réducteur principal: Réducteur de surface dure des dents est adopté; les roulements domestiques de haute qualité sont adoptés.1 Set
Moteur: DC2250KW, 1 set
5. Finition quatre moulins élevés (F2-F9)
Principales données techniques:
Le cadre de moulin roulant est mouléé et constitué d'acier de structure de carbone moyen de haute qualité. Les deux côtés de la fenêtre sont boulonnés à la plaque de revêtement de cadre, qui est composée de 40Cr. Les dispositifs de guidage sont réglés à l'avant et à l'arrière du faisceau de raccordement de la broyeur de laminage.
Quantité: 8
Paramètres de performance:
Type: Transmission horizontale
Mode de pression: Hydraulic AGC Pressing
Mode de balance de rouleau: balance supérieure d'entraînement hydraulique
Diamètre du rouleau de sauvegarde:φ660mm.Roll Longueur du corps: 730mm
Diamètre du rouleau de travail:φ410 Longueur du corps à rouleau: 750mm
Mode de changement de rouleau de travail: le dispositif de chariot à plaque plate entraînée par un cylindre hydraulique tire le changement de rouleau;
Shaft de raccordement de transmission: deux arbres de raccordement universels croisés SWC440WF-390-350 * 2782
SUPPORT DE RETOUR (BALANCE HYDRAULIQUE)
Boîte à dents: modèle 450, 8 séries de surfaces de la dent dures
Réducteur: modèle 1200, 7 sets avec une surface de dent dure
Moteur: DC2250KW, 2 ensembles
Refroidissement de l'eau du sac à dos supérieur DC1600KW 6 ensembles
6. Looper électrique
Objectif: supporter l'acier à bande et absorber la quantité définie causée par la chute de vitesse dynamique causée par une morsure de l'acier; et rendre la tension en acier à bande entre les trames; participer au contrôle de la vitesse du moulin de finition.
Quantité: 6 ensembles
Principales données techniques:
Moteur: ZZJ-806, 22.4KW, 440V, 56A, 220V, 3.03A, 650/1300 tr / min, 6 ensembles
Réducteur: zl50 6 ensembles
7. Table à rouleaux de sortie arrière d'usine de finition
Objet: Utilisé pour recevoir et transporter la bande finie en acier après la finition du rouleau.
Spécification du rouleau:фtwo cent quinze × 750mm
Quantité: 82
Mode de transmission: Transmission directe du moteur de fréquence variable AC
Moteur: Moteur de fréquence variable AC YGP132M2-4 1450R / min 2.2kw
Contrôle Description: Contrôle manuellement la rotation en avant et en arrière, début et arrêt de la table à rouleaux.
Caractéristiques de la structure
Chaque ensemble à rouleau comprend un rouleau, un siège de roulement, un couplage et un moteur. Le rouleau est de structure creuse.La partie supérieure du rouleau est munie d'une plaque latérale, qui est installée sur le côté de la transmission et le côté de l'opération. Le moteur est équipé de Un capot de protection pour empêcher l'eau de refroidissement d'éclaboussures sur le moteur.
Le rouleau de table de rouleau de sortie est refroidi par eau par pulvérisation externe.
Lubrification de roulement: Lubrification manuelle à l'huile sèche
5, Equipement de la zone d'attente
Plaque de guidage 1front de bobineuse
Ouverture de la plaque de guidage: 400 ~ 800 mm
Vitesse de déménagement: 100 / 200mm / s, entraîné hydrauliquement.
Guide de côté Cylindre hydraulique:Φ125 / φsevy × 300 mm 2 ensembles
L'équipement est composé de plaque de guidage à section inclinée, plaque de guidage parallèle, dispositif de transmission, etc.
L'équipement est disposé symétriquement par le côté de l'opération et le côté de la transmission.Une cylindre hydraulique conduit le dispositif de plaque de guidage pour se déplacer en parallèle de chaque côté; la plaque de guidage de la section parallèle entraîne la plaque de guidage de la section inclinée autour du point de charnière fixe; le Les cylindres hydrauliques des deux côtés se déplacent de manière synchrone; l'alignement de la bande d'acier peut être réalisé. Le dispositif de plaque de guidage conduit le dispositif de tige de poussée et entraîne l'arbre synchrone à travers la boîte de vitesses synchrone pour assurer le déplacement parallèle du dispositif de plaque de guidage.
Le dispositif de transmission est composé de boîte de vitesses synchrone, d'arbre synchrone, de tige de poussée, dispositif de transmission de cylindre hydraulique, siège rail, etc.
Lubrification: y compris la lubrification automatique de l'huile sèche et la lubrification manuelle à l'huile sèche.
3. Table à rouleaux de centrage à l'entrée avant de Ciloir
Spécification du rouleau:фtwo cent quinze × 750mm
Quantité: 8
Mode de transmission: Transmission directe du moteur de fréquence variable AC
Moteur: Moteur de fréquence variable AC YGP132M2-4 1450R / min 2.2kw
Caractéristiques de la structure
Chaque ensemble à rouleau comprend un rouleau, un siège de roulement, un couplage et un moteur. Le rouleau est de structure creuse. La partie supérieure du rouleau est munie d'une plaque latérale, qui est installée sur le côté de la transmission.Le moteur est équipé d'un capot de protection vers empêcher l'eau de refroidissement d'éclaboussures sur le moteur.
Le rouleau de table de rouleau de sortie est refroidi par eau par pulvérisation externe.
4pinch rouleau
Rouleau de pincée: rouleau supérieurΦsix cent cinq × 800 mm 1 pièce
Rouleau inférieurΦree cent cinq × 800 mm 1 pièce
Pinch Rouleau Moteur: Z4-315-21160KW, 440V, 413A, 180V, 22.8A, 500/1500 tr / min
L'équipement est installé sur la partie supérieure du côté entrée de la bobineuse souterraine. Avant que l'acier de la bande ne pénètre dans le bobineuse, la tête de l'acier à bande est pliée pour guider l'acier à bande dans le coiler.at au même moment, la tension entre le moulin de finition et le bobineuse doivent être établies pour assurer une bonne qualité d'enroulement.
La transmission des rouleaux supérieurs et inférieurs est directement entraînée par le moteur à travers l'arbre de joint universel.Le réglage de l'espace de rouleau est réalisé par le cylindre hydraulique installé sur le cadre pour entraîner le siège de roulement supérieur du rouleau pour monter et descendre.
Une plaque de garde de guidage et un dispositif de rouleau pressant sont disposés sur le côté entrée du rouleau de pincement pour protéger la queue de l'acier de bande des dommages. Une vanne de sortie est installée sur le côté de la sortie pour guider l'acier à bande dans le bobineuse; il peut également empêcher l'acier de la bande de voler
Le rouleau de pincement est principalement composé d'un ensemble de cadre, d'un dispositif de rouleau de pincée supérieure, d'un dispositif de rouleau de pincement inférieur, d'un dispositif d'entraînement de rouleau de pincée, etc.
Le cadre adopte une structure de soudage en acier épaisse.
Le rouleau de pincement supérieur est un rouleau creux, la surface du rouleau est superposée et le roulement du rouleau est un roulement à rouleaux.
Le rouleau de pincement inférieur est un rouleau solide, la surface du rouleau est superposée et le roulement du rouleau est un roulement à rouleau.
Lubrification: le roulement est une lubrification centralisée d'huile sèche et la pression du système est de 20 mpa.
5. Couleur
Type de bobineuse: Collecteur à quatre auxiliaire complète
Épaisseur de la bande× largeur: 1.8-8.0 × 450-600 mm
Diamètre intérieur de bobine:Φ530mm
Diamètre extérieur de la bobine d'acier:Φ1250 ~ φ1880 mm
Vitesse d'enceinte: max 13 m / s
Température d'enroulement: 550 ~ 650° c;
Tambour: Type de raccordement, longueur 800 mm, 1 pièce
Diamètre de dilatation maximal du tambour:Ф530 mm
Réduction du diamètre normal du tambour:Ф485 mm
Cylindre hydraulique d'expansion et de contraction de la batterie:Ф320 / ф180 / фLone cent vingt × 73,86mm 1 pièce
Pression de travail: p = 6mpa
Rouleau d'enroulement auxiliaire:
Cylindre iShydraulique du rouleau d'enroulement auxiliaire n ° 2: ZQ-125/90 * 620 1 pièce
Cylindre 2hydraulique du rouleau d'enroulement auxiliaire n ° 2: ZQ-125/90 * 620 1 pièce
Cylindre 3hydraulique de N ° de rouleau d'enroulement auxiliaire: ZQ-125/90 * 390 1 pièce
Cylindre 4hydraulique de N ° de rouleau d'enroulement auxiliaire: ZQ-125/90 * 390 1 pièce
Tambour Moteur: Z4-355-22250KW, 623A, 440V, 750/1600 tr / min, 1 ensemble
Moteur à rouleaux d'enroulement auxiliaire: ZZJ-806, 22.4KW, 440V, 56A, 220V, 3.03A, 650/1300 tr / min, 4 séries
Le bobineuse est un bobineuse à double usage qui peut enroulez l'acier à partir de spécifications minces à des spécifications épaisses.
Le bobineuse est principalement composé d'un ensemble de châssis, d'un dispositif de support externe, d'un dispositif de bobineuse, d'un dispositif de bras de bobineuse (1 #, de 2 #, de 3 #, de 4 #), d'un dispositif d'entraînement de bobineuse, d'un dispositif de batterie, d'un dispositif de commande de batterie, etc.
Type: Type de marche de chariot piloté de cylindre hydraulique
Température de bobine: 550℃ - 650.
Caractéristiques de la structure
L'équipement est composé d'un dispositif de levage, d'un dispositif de déplacement, d'une piste, d'un dispositif de contrôle de trait, d'un banc de chaîne et d'une tuyauterie.
Le dispositif de levage est composé de cadre de levage et de cylindre hydraulique.Le cadre de levage est soudé dans un cadre fermé par une plaque d'acier.
Un interrupteur de fin de course est installé sur la piste pour envoyer un signal à la position finale pour contrôler le point de départ et le point d'extrémité d'action.alloy en acier de roues et d'essieux.
La piste est composée d'acier à section h soudée et de tampons de sécurité sont situés aux deux extrémités de la piste; le mécanisme de déplacement est placé sur le cadre, qui est une structure soudée.
2Table de rouleau d'entrée de bobineuse
Taille du rouleau:Фtwo cent quarante × 800 mm
Nombre de rouleaux: 6
Moteur: Moteur de fréquence variable AC YGP132M2-4 1450R / min 2.2kw 6 ensembles
2La table à rouleaux d'entrée de n ° 2 est située devant le rouleau de pincement à l'entrée de n ° 2 Couleur pour transporter l'acier à bande sur le coiler souterrain.Un plaque de guidage latéral est installé sur la table à rouleaux et la structure, La plaque de guidage latérale, le bobineuse et d'autres équipements de la table à rouleaux sont les mêmes que ceux de la garniture 1 #
6, Liste de configuration du système d'approvisionnement en eau public et auxiliaire
Liste d'approvisionnement en eau et d'équipement de drainage | ||||
Numéro de série | Nom de l'équipement | Spécification et modèle | Compagnie | quantité |
une | Station de pompe à eau de circulation propre | |||
1 | Jeu de pompe d'eau d'alimentation annulaire propre | XA150 / 26 | Plate-forme | 3 |
électromoteur | Y200L-4,30KW | Plate-forme | 3 | |
2 | Ensemble de pompe d'alimentation chauffante | XA150 / 26 | Plate-forme | 3 |
électromoteur | Y200L-4,30KW | Plate-forme | 3 | |
3 | Set de pompe de pompe de déphosphorisation | XA150 / 26 | Plate-forme | 2 |
électromoteur | Y200L-4,30KW | Plate-forme | 2 | |
deux | Station de pompe à eau de turbidoise | |||
1 | Ensemble de pompe d'alimentation d'usine de finition | XA200 / 32 | Plate-forme | 3 |
électromoteur | JS-180S-4 | Plate-forme | 3 | |
2 | Ensemble de pompe d'alimentation d'usine de finition | XA200 / 26 | Plate-forme | 3 |
électromoteur | Y250M-4,55KW | Plate-forme | 3 | |
Trois | Puisard roulant rugueux | |||
1 | Jeu de pompe à eau de retour roulant rugueux | XA200 / 26 | ||
électromoteur | Y250M-4,55KW | Plate-forme | 2 | |
quatre | Puisard | |||
1 | Jeu de pompe à eau de retour d'enroulement | XA200 / 32 | Plate-forme | 5 |
électromoteur | JS-180S-4 | Plate-forme | 5 | |
Liste de configuration de Système de contrôle électrique | ||||||
Numéro de série | Nom | configurer | quantité | Compagnie | Puissance kw | |
1 | Poussoir hydraulique | 3 two pompes hydrauliques, une pour une utilisation et un pour veille et deux convertisseurs de fréquence | 1 | ensemble | 55kw | |
2 | Machine en acier | 1 | ensemble | 18.5kw | ||
3 | Furnace de chauffage | Deux convertisseurs de fréquence, un pour l'utilisation et un pour la veille | 2 | ensemble | 280kw | |
4 | Ventilateur de tirage | 1 fréquence de contrôle convertisseur | 1 | ensemble | 132kw | |
5 | Pompe d'alimentation de tambour | Un pour l'utilisation et un pour Etre prêt | 2 | ensemble | 15kw | |
6 | Table de rouleau de sortie de Four de chauffage | 6 moteurs sont conduits par la chaîne et contrôlé par trois convertisseurs de fréquence | 40 | grouper | 18.5kw | |
7 | Rouleau d'élimination du phosphore table | Une seule transmission, une Convertisseur de fréquence YASKAWA A1000 | 13 | grouper | 3kw | |
8 | Disjoncteur de phosphore | Un ensemble d'armoire de démarrage de l'unité hydroélectrique | 1 | ensemble | 800kw | |
9 | Pompe d'élimination du phosphore | Pompe à plongeur 3 pour utilisation et 1 pour veille, 4 convertisseurs de fréquence ABB | 4 | ensemble | 355kw | |
10 | Tableau de rouleau avant d'ébauche moulin | Une seule transmission, une Convertisseur de fréquence YASKAWA A1000 | 38 | grouper | 3kw | |
11 | Dispositif de centrage avant de moulin à ébauches | Un ensemble de hydraulique station | 1 | ensemble | 5,5 kW | |
12 | Moulin à perfectionnement | SIEMENS 6RA80 Control système | 1 | ensemble | 4200KW | |
13 | Roughing réversible Moulin à rouleau vertical | Tension latérale AWC, Siemens Système de contrôle 6RA80, 2 moteurs DC | 1 | ensemble | 361kw | |
14 | Rouleau arrière et cisaillement Table d'ébauche | Transmission unique, 2 Ensembles de convertisseurs de fréquence Anchuan A1000 | 45 | grouper | 3kw | |
15 | ||||||
16 | Cisaillement chaud | Convertisseur de fréquence contrôler | 1 | ensemble | 45kw | |
17 | Finition rouleau vertical moulin | Moteur 2DC + tension latérale AWC, Système de contrôle Siemens 6RA80 | 1 | ensemble | 132kw | |
18 | Moulin de finition F1 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 2250kw | |
19 | Moulin de finition F2 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 2250kw | |
20 | Moulin de finition F3 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 2250kw | |
21 | Finition F4 Mill | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
22 | Moulin de finition F5 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
23 | Moulin de finition F6 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
24 | Finition F7 Mill | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
25 | Moulin de finition F8 | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
26 | Finition F9 Mill | Viste AGC, Siemens Système de contrôle 6RA70 | 1 | ensemble | 1600kw | |
27 | 1 # Looper | SIEMENS 6RA80 Control système | 1 | ensemble | 37kw | |
28 | 2 # LOOPER | SIEMENS 6RA80 Control système | 1 | ensemble | 37kw | |
29 | 3 # LOOPER | SIEMENS 6RA80 Control système | 1 | ensemble | 22.4kw | |
30 | 4 # LOOPER | SIEMENS 6RA80 Control système | 1 | ensemble | 22.4kw | |
31 | 5 # Looper | SIEMENS 6RA80 Control système | 1 | ensemble | 22.4kw | |
32 | 6 # Looper | SIEMENS 6RA80 Control système | 1 | ensemble | 22.4kw | |
33 | Jauge de largeur | Dalian Yataihua | 2 | Plate-forme | ||
34 | Rouleau de transport en boulangerie table | Transmission unique, 4 Ensembles de convertisseurs de fréquence Anchuan A1000 | 82 | grouper | 2.2kw | |
35 | Bobineuse | 2 ensembles de coré horizontal Coulacement et 2 séries de système de contrôle Siemens 6RA70 | 2 | ensemble | 250kw | |
36 | Table à rouleaux de centrage 2 # | Pass simple, un Schneider Convertisseur de fréquence | 6 | grouper | 2.2kw | |
37 | Haute et basse tension mince Station pétrolière du moteur de moulin à ébauche | Haute tension une pour une utilisation et un pour veille, basse tension une pour une utilisation et une pour la veille | 1 | ensemble | 30kw | |
38 | Station hydraulique à ébaucher | 2 pompes à rouler et 2 pompes de balance | 1 | ensemble | 30kw | |
39 | Lubrification rugueuse station | Un pour l'utilisation et un pour Etre prêt | 1 | ensemble | 30kw | |
40 | Roughing AGC Hydraulique station | Un pour l'utilisation et un pour Etre prêt | 1 | ensemble | 55kw | |
41 | Terminer Rolling AGC station hydraulique | Trois pour une utilisation et deux pour la veille | 1 | ensemble | 55kw | |
42 | Finition hydraulique station | 2 pompes à rouler et 2 pompes de balance | 1 | ensemble | 30kw | |
43 | Terminer la lubrification roulante station | Un pour l'utilisation et un pour Etre prêt | 1 | ensemble | 30kw | |
44 | Station hydraulique enroulement | Trois pour une utilisation et deux pour la veille | 1 | ensemble | 55kw | |
45 | Lubrification en cours d'enceinte station | Un pour l'utilisation et un pour Etre prêt | 1 | ensemble | 5,5 kW | |
46 | Contrôle de la robe AGC Système pour moulin à ébauche | Siemens | 1 | ensemble | ||
47 | Contrôle de la robe AGC Système de roulement de finition | Siemens, TDC | 1 | ensemble | ||
8, Configuration du système de contrôle électronique
